Descrição
Avaliação de óleo isolante com rigor de folha de dados
O avaliação de óleo isolante deste escopo é especificado como entrega técnica de engenharia, cumprindo métricas de processo, normas nacionais e internacionais e auditabilidade plena.
A filtragem termo-vácuo do óleo isolante remove partículas superiores a 1 µm via filtros coalescentes e reduz o teor de água de 35 ppm para inferior a 5 ppm por desgaseificação a 60 ºC e vácuo inferior a 5 mbar. O processo restaura a rigidez dielétrica de 30 kV para mais de 70 kV/2.5 mm, com taxa de regeneração de 4.000 L/h e MTTR de 8 horas por transformador 30 MVA.
O programa de manutenção preditiva por análise de óleo reduz o downtime de subestações em 43% e eleva o MTBF do transformador acima de 35 anos, superando a expectativa nominal de 25 anos. O ROI de um laudo completo (rigidez - água - tan-delta - DGA - DBPC - acidez - clorados) é inferior a 4 meses frente ao custo de perda de faturamento de geração distribuída, estimado em R$ 180 mil por hora indisponível em PCH de 10 MW.
A análise físico-química de óleo mineral isolante segue ABNT NBR 10576, NBR 10710 e IEC 60422, contemplando rigidez dielétrica (NBR IEC 60156 - limite superior a 40 kV/2.5 mm para equipamentos acima de 230 kV), teor de água por Karl Fischer coulométrico (NBR 10710 - inferior a 25 ppm), fator de perdas dielétricas tan-delta a 90 ºC (inferior a 0.10) e tensão interfacial (superior a 30 mN/m).

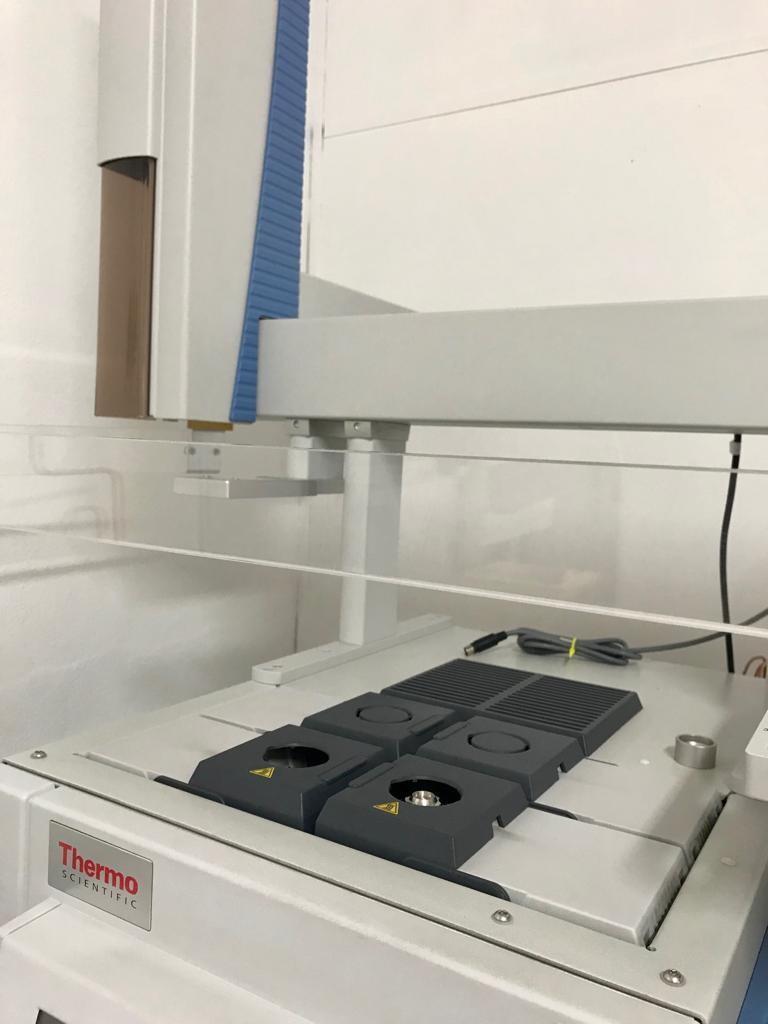

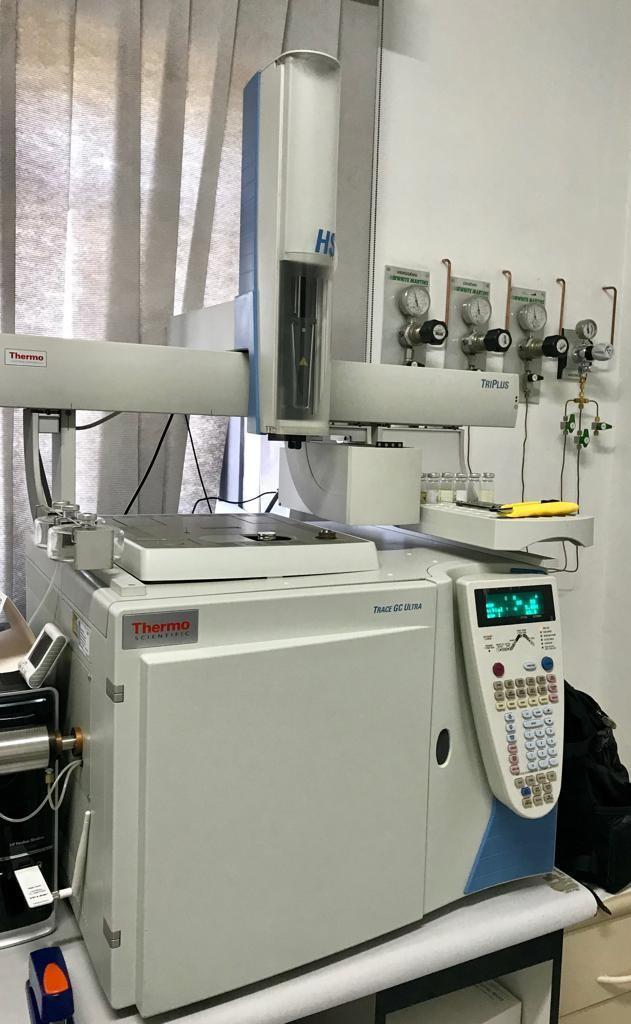

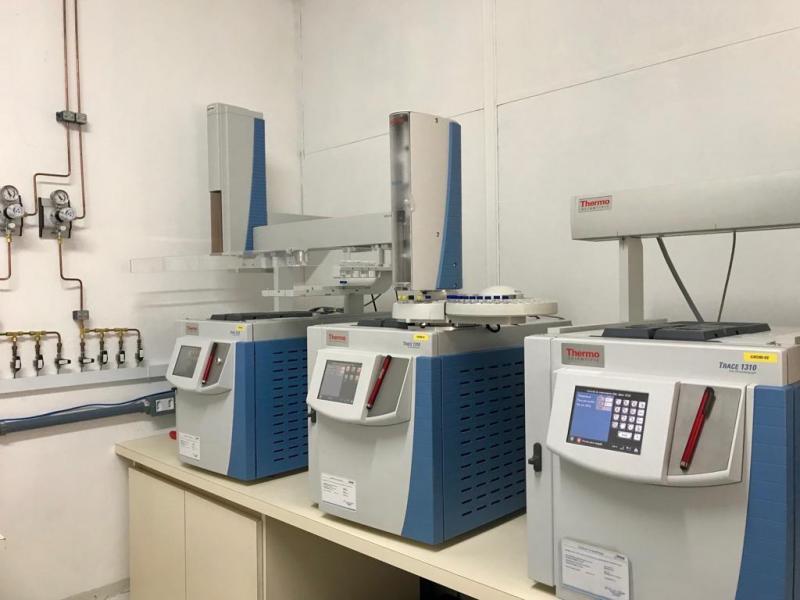

A cromatografia gasosa dissolvida (DGA) identifica os 7 gases-chave (H2 - CH4 - C2H6 - C2H4 - C2H2 - CO - CO2) com limite de detecção inferior a 1 ppm e aplica os critérios de Duval, Rogers e IEC 60599 para diagnóstico de falhas térmicas (T1/T2/T3) acima de 300 ºC, descargas parciais (PD) e descargas de arco (D1/D2), antecipando falhas catastróficas em até 18 meses.
O teor de DBPC (2,6-di-terc-butil-paracresol) por cromatografia líquida HPLC quantifica o antioxidante residual na faixa 0.08-0.40% m/m, requisito da NBR 10576 para óleos inibidos. A reposição de DBPC estende o MTBF do transformador de potência em até 15 anos, postergando a troca integral do óleo (custo médio R$ 120 mil para um transformador 138 kV - 25 MVA).
| Parâmetro | Especificação |
| Rigidez dielétrica | superior a 40 kV/2.5 mm (NBR IEC 60156) |
| Teor de água | inferior a 25 ppm (Karl Fischer) |
| tan-delta a 90 ºC | inferior a 0.10 |
| Tensão interfacial | superior a 30 mN/m |
| DBPC | 0.08 a 0.40% m/m (HPLC) |
| Clorados PCB | inferior a 50 mg/kg (USEPA 8082A) |
| DGA | 7 gases - LD inferior a 1 ppm |
| Diagnóstico | Duval - Rogers - IEC 60599 |

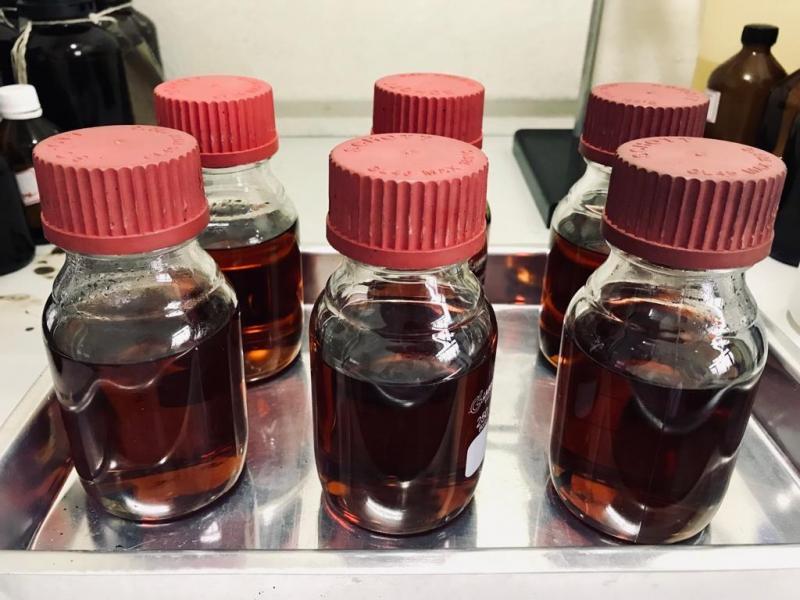

| Óleo vegetal FR3 | ponto de fulgor superior a 315 ºC |
| Normas | NBR 10576 - NBR 10710 - IEC 60422 - IEEE C57.104 |
