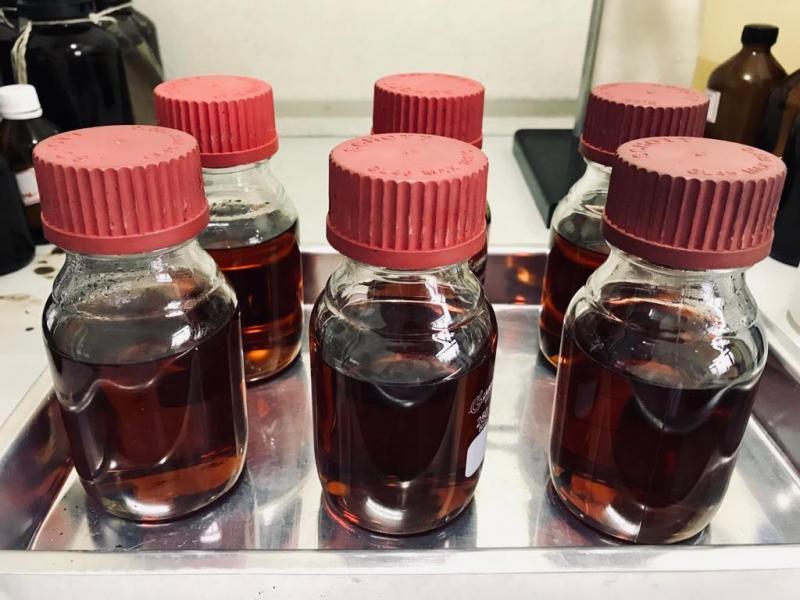

Análise físico química de óleo de transformador com rigor de folha de dados
O análise físico química de óleo de transformador deste escopo é especificado como entrega técnica de engenharia, cumprindo métricas de processo, normas nacionais e internacionais e auditabilidade plena.
O teor de DBPC (2,6-di-terc-butil-paracresol) por cromatografia líquida HPLC quantifica o antioxidante residual na faixa 0.08-0.40% m/m, requisito da NBR 10576 para óleos inibidos. A reposição de DBPC estende o MTBF do transformador de potência em até 15 anos, postergando a troca integral do óleo (custo médio R$ 120 mil para um transformador 138 kV - 25 MVA).

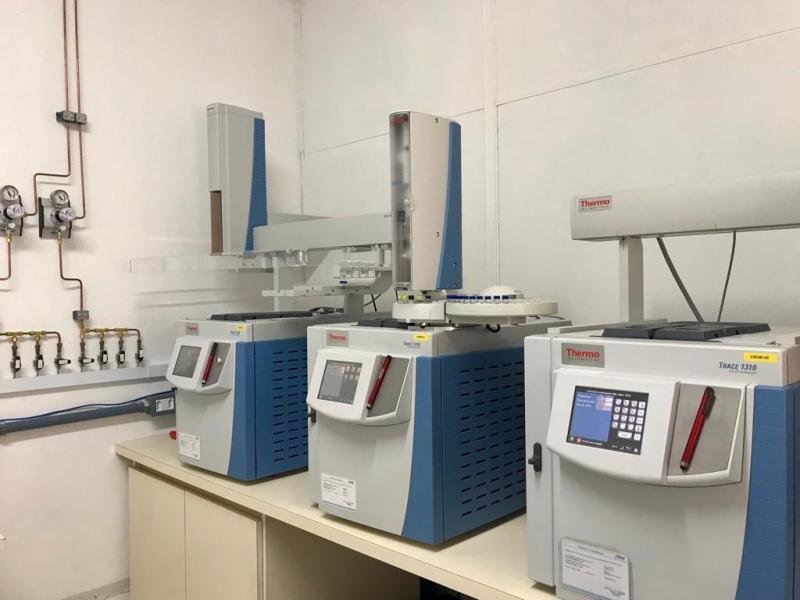

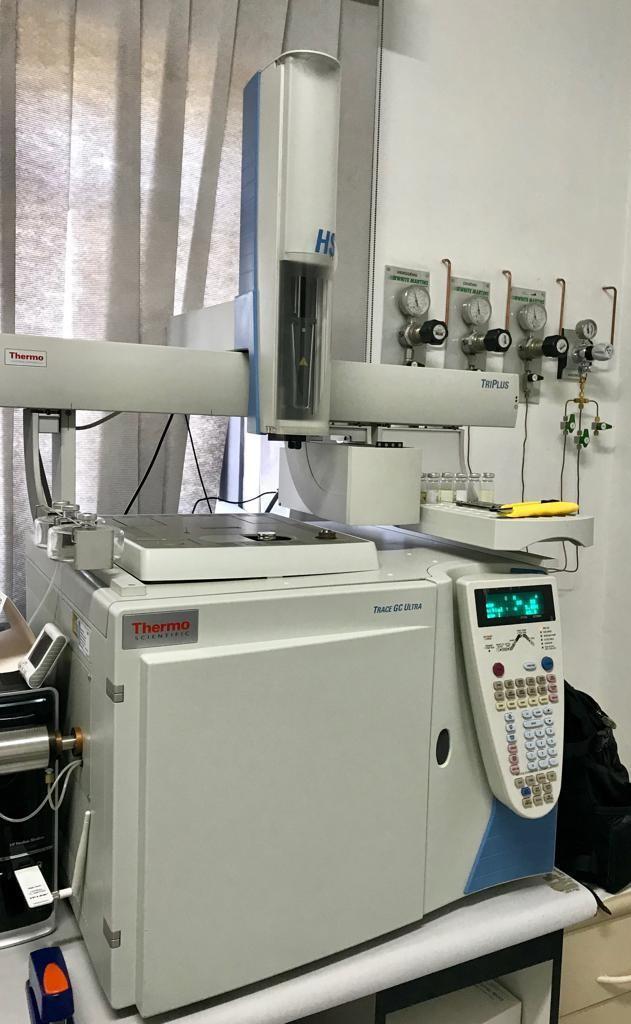

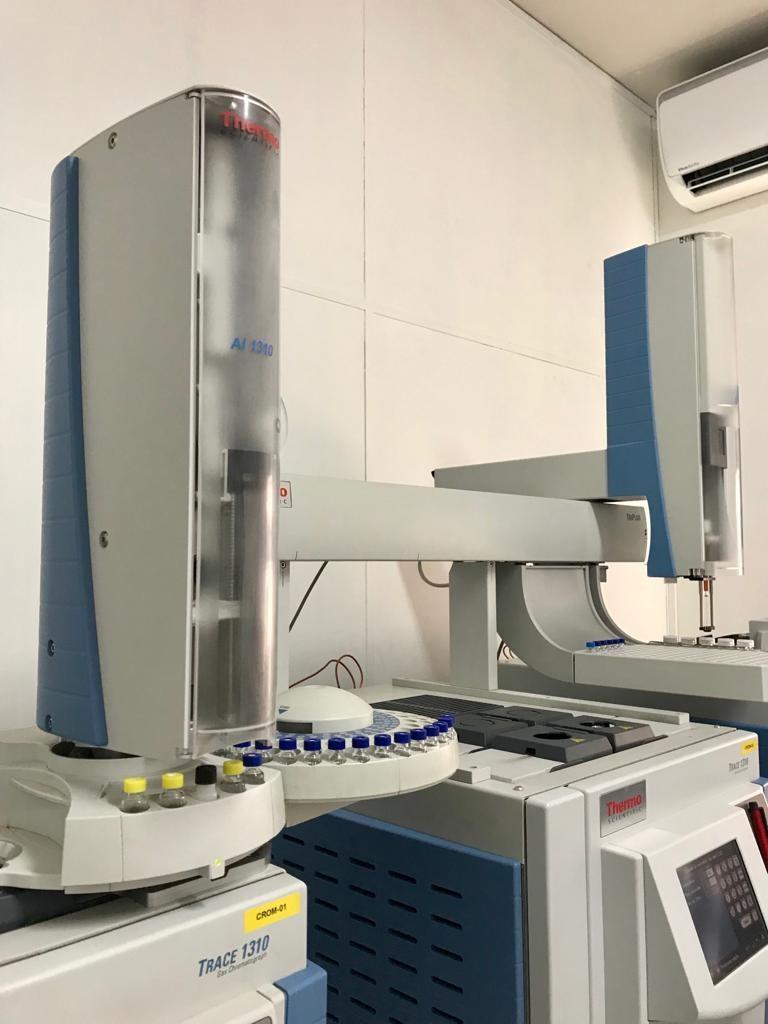

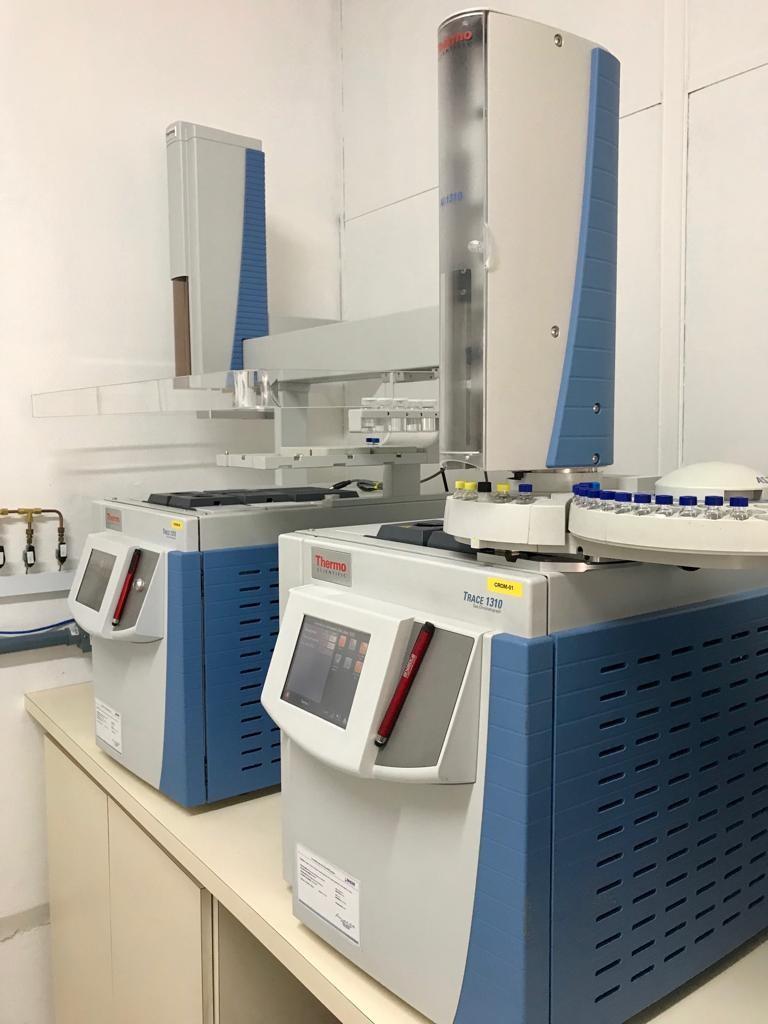

A avaliação de teor de clorados (PCB/ascaréis) por GC-ECD com coluna DB-5 de 30 m segue USEPA 8082A e NBR 13882, com limite de quantificação 1 mg/kg e tolerância de 50 mg/kg da Resolução CONAMA 420/2009. O diagnóstico evita passivo ambiental e contaminação cruzada, exigência da Lei 12.305/2010 (PNRS) e Convenção de Estocolmo sobre POPs.
O óleo isolante vegetal tipo FR3 (éster natural) e o óleo R-Temp (éster sintético) operam a temperaturas superiores a 150 ºC no enrolamento com ponto de fulgor acima de 315 ºC, dobrando o limite frente ao óleo mineral (145 ºC). A biodegradabilidade OECD 301B superior a 97% em 28 dias elimina passivo ambiental em transformadores eólicos offshore e instalações urbanas críticas.
A filtragem termo-vácuo do óleo isolante remove partículas superiores a 1 µm via filtros coalescentes e reduz o teor de água de 35 ppm para inferior a 5 ppm por desgaseificação a 60 ºC e vácuo inferior a 5 mbar. O processo restaura a rigidez dielétrica de 30 kV para mais de 70 kV/2.5 mm, com taxa de regeneração de 4.000 L/h e MTTR de 8 horas por transformador 30 MVA.
O programa de manutenção preditiva por análise de óleo reduz o downtime de subestações em 43% e eleva o MTBF do transformador acima de 35 anos, superando a expectativa nominal de 25 anos. O ROI de um laudo completo (rigidez - água - tan-delta - DGA - DBPC - acidez - clorados) é inferior a 4 meses frente ao custo de perda de faturamento de geração distribuída, estimado em R$ 180 mil por hora indisponível em PCH de 10 MW.
| Parâmetro | Especificação |
| Rigidez dielétrica | superior a 40 kV/2.5 mm (NBR IEC 60156) |
| Teor de água | inferior a 25 ppm (Karl Fischer) |
| tan-delta a 90 ºC | inferior a 0.10 |
| Tensão interfacial | superior a 30 mN/m |
| DBPC | 0.08 a 0.40% m/m (HPLC) |
| Clorados PCB | inferior a 50 mg/kg (USEPA 8082A) |
| DGA | 7 gases - LD inferior a 1 ppm |
| Diagnóstico | Duval - Rogers - IEC 60599 |
| Óleo vegetal FR3 | ponto de fulgor superior a 315 ºC |
| Normas | NBR 10576 - NBR 10710 - IEC 60422 - IEEE C57.104 |
